Τεχνική ενημέρωση · Tire failure forensics

Θραύση Ελαστικού
Αεροσκάφους.

Πού & πότε αστόχησε — προσγείωση ή πέδηση; Reading the failure signature: landing vs braking.
Εισηγητής Επισμηναγός (Ι) Κορωνιάδης Νικόλαος 364 ΜΕΑ · 120 ΠΕΑ · Αεροπορική Βάση Καλαμάτας
120 ΠΕΑ 364 ΜΕΑ
Σκοπός & δομή Scope · what we will cover

Από το «αποτύπωμα» της βλάβης στην αιτία.

I
Μέρος Α
Δέντρο απόφασης
Ένα ερώτημα τη φορά: πού είναι η ζημιά, πόσο βαθιά, ποια η όψη — και πού καταλήγει η διάγνωση.
ΔΙΑΦ. 04
II
Μέρος Β
Οι τέσσερις μηχανισμοί
Ολίσθηση επαφής · σκληρή κρούση · μπλοκάρισμα τροχού · «αναστραμμένο» ελαστικό — με φωτογραφίες αναφοράς.
ΔΙΑΦ. 06 – 09
III
Μέρος Γ
Σύγκριση · περιστατικό · κατάλογος
Τα αποφασιστικά τεστ, η τεκμηριωμένη μελέτη περίπτωσης (Nuremberg) και άλλες συχνές βλάβες.
ΔΙΑΦ. 10 – 12
Διαγνωστικό εργαλείο ταξινόμησης της πιθανότερης αιτίας — όχι απόδειξη. Η οπτική επιθεώρηση δεν αντικαθιστά την αποσυναρμολόγηση (teardown) του ελαστικού. Σενάριο αναφοράς · στεγνός διάδρομος · χωρίς anti-skid
I
Μέρος Α · Διαγνωστική ροή

Πού & πότε
αστόχησε;Locate the damage — then read it.

Δέντρο απόφασης Diagnostic decision flow
Πρώτο βήμα — πού είναι η ζημιά;
πέλμα (tread) · πλευρό/πατούρα (sidewall/bead) · τροχός
Πλευρό / πατούρα
sidewall · bead (+ ζημιά τροχού)
ΣΚΛΗΡΗ ΚΡΟΥΣΗ
μεγάλος βαθμός καθόδου · high sink rate
Πέλμα — απλωμένο
ρηχό τρίψιμο σε τόξο
ΟΛΙΣΘΗΣΗ ΕΠΑΦΗΣ
spin-up scrub · chevron cutting
Πέλμα — τοπικό
flat spot ως τα λινά
Όψη & διάδρομος;τριμμένο/στεγνό ή υαλώδες/βρεγμένο
ΜΠΛΟΚΑΡΙΣΜΑ
στεγνός · τριμμένα λινά
REVERTED RUBBER
βρεγμένος · υαλώδες + ατμός
Προσγείωση — ολίσθηση / κρούση
Πέδηση — μπλοκάρισμα / reverted
II
Μέρος Β · Οι τέσσερις μηχανισμοί

Κάθε μηχανισμός,
άλλο αποτύπωμα.Four mechanisms — four signatures.

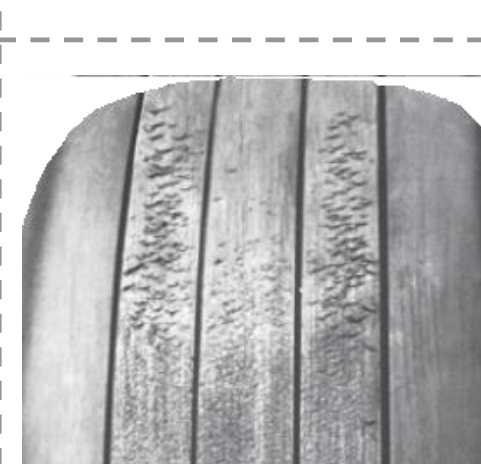

Μηχανισμός Α · Προσγείωση Spin-up scrub
Chevron cutting
CHEVRON CUTTINGGOODYEAR · σελ. 31
Φωτό «τι» · Goodyear ATCMM (6/2024)
◉ Προσγείωση · ολίσθηση

Ολίσθηση επαφήςContact slip · spin-up

Τη στιγμή της επαφής ο τροχός είναι ακίνητος και μέσα σε κλάσμα του δευτερολέπτου πρέπει να φτάσει την ταχύτητα του εδάφους. Όσο επιταχύνεται ολισθαίνει — αλλά ταυτόχρονα γυρίζει, οπότε η τριβή απλώνεται σε μεγάλο τόξο και δεν προλαβαίνει να «σκάψει».

Πώς το ξεχωρίζεις Πλατύ, ρηχό, συμμετρικό τρίψιμο· συχνά κοψίματα σχήματος V (chevron). Σπάνια φτάνει στα λινά — ποτέ βαθύς «κρατήρας».
Χαρακτηριστικό παράδειγμα Στη ζώνη επαφής (touchdown zone) κάθε διαδρόμου — τα μαύρα ίχνη από το spin-up. Έντονο chevron cutting σε διαδρόμους με εγκάρσιες αυλακώσεις (cross-grooved).

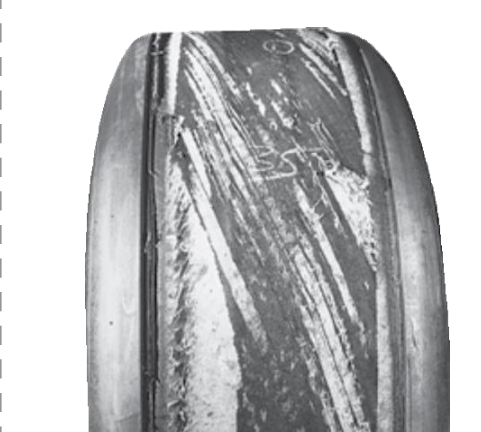

Μηχανισμός Β · Προσγείωση Hard impact · high sink rate
Thrown tread — δομική αστοχία
THROWN TREADGOODYEAR · σελ. 30
Φωτό «τι» · δομική αστοχία (αναφοράς)
◉ Προσγείωση · κρούση

Σκληρή κρούσηHard impact · vertical load

Εδώ το ζητούμενο δεν είναι η ολίσθηση, αλλά το κατακόρυφο φορτίο. Το ελαστικό συνθλίβεται στην επαφή και τα πλευρικά τοιχώματα υπερτείνονται — έτσι η ζημιά μετατοπίζεται από το πέλμα στη δομή.

Πώς το ξεχωρίζεις Ζημιά στο πλευρό/πατούρα (sidewall/bead), φούσκωμα (bulge) ή διαχωρισμός στρώσεων — με το πέλμα συχνά ανέπαφο. Ισχυρή ένδειξη: συνοδός ζημιά τροχού ή συστήματος προσγείωσης.
Χαρακτηριστικό παράδειγμα Σκληρή/βαριά προσγείωση πάνω από το πιστοποιημένο όριο βαθμού καθόδου → υποχρεωτική επιθεώρηση «hard landing» (AMM): οι πατούρες (beads) και η δομή ελέγχονται, ενώ το πέλμα μπορεί να φαίνεται καθαρό.

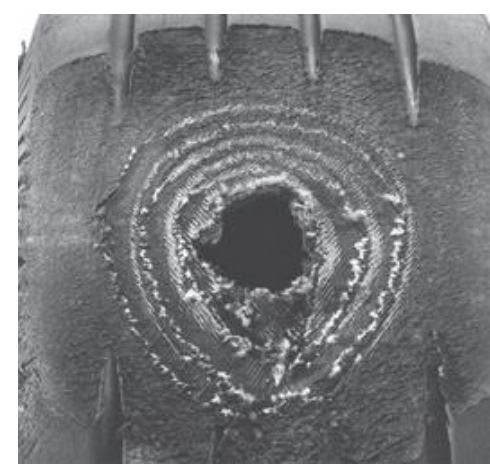

Μηχανισμός Γ · Πέδηση Locked wheel · skid
Skid — μπλοκαρισμένος τροχός
SKIDGOODYEAR · σελ. 31
Φωτό «τι» · Goodyear ATCMM (6/2024)
◉ Πέδηση · μπλοκάρισμα

Μπλοκαρισμένος τροχόςLocked wheel · dry skid

Χωρίς anti-skid, όταν η ροπή πέδησης ξεπεράσει τη διαθέσιμη τριβή, ο τροχός σταματά να γυρίζει ενώ το αεροσκάφος εξακολουθεί να κινείται. Ένα και μόνο σημείο του πέλματος σέρνεται στην ίδια θέση και λειαίνεται γρήγορα ως τα λινά.

Πώς το ξεχωρίζεις από spin-up Ένα βαθύ, τοπικό flat spot στο κέντρο, με τριμμένα λινά (στεγνή λείανση). Κλειδί: βάθος ως τα λινά + τοπικότητα.
Χαρακτηριστικό παράδειγμα Αεροσκάφος χωρίς anti-skid (ή με ανενεργό σύστημα / άμεση εφαρμογή φρένου ανάγκης) που πεδάρει δυνατά σε στεγνό διάδρομο — ένα βαθύ flat spot ως τα λινά (κατηγορία «Skid»).

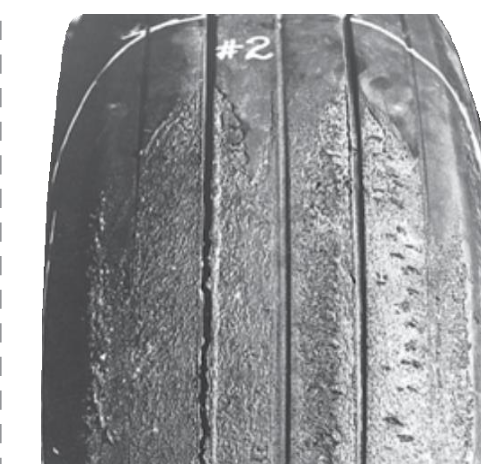

Μηχανισμός Δ · Πέδηση Reverted rubber · wet
Tread rubber reversion
TREAD RUBBER REVERSIONGOODYEAR · σελ. 31
Φωτό «τι» · Goodyear ATCMM (6/2024)
◉ Πέδηση · βρεγμένος

«Αναστραμμένο» ελαστικόReverted rubber aquaplaning

Σε βρεγμένο διάδρομο, ο μπλοκαρισμένος τροχός παράγει τόση θερμότητα ώστε να λιώσει το ελαστικό της επαφής και να παγιδέψει ατμό. Ο ατμός ανασηκώνει το ελαστικό — υδρολίσθηση ατμού (reverted rubber aquaplaning).

Το κρίσιμο τεστ Υαλώδες, φουσκαλιασμένο, «βρασμένο» ελαστικό (όχι τριμμένα λινά) + λευκά ίχνη ατμού. Τριμμένο → στεγνός· λιωμένο/υαλώδες → βρεγμένος.

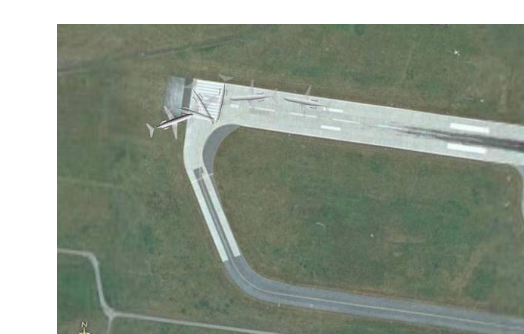

Τεκμηριωμένο παράδειγμα EMB 145, Nuremberg, 18/07/2005 (BFU) — μπλοκαρισμένοι τροχοί & reverted rubber χωρίς anti-skid σε βρεγμένο διάδρομο. Βλ. διαφάνεια 11.
Τα αποφασιστικά τεστ Decisive tests at a glance

Πέντε κριτήρια ξεχωρίζουν τους μηχανισμούς.

Κριτήριο
Ολίσθηση επαφής · spin-up
Σκληρή κρούση
Μπλοκάρισμα · πέδηση
Θέση
πέλμα, απλωμένη
πλευρό / πατούρα / τροχός
πέλμα, τοπική
Βάθος
ρηχό, όχι λινά
εσωτερικό / δομικό
μέχρι τα λινά cords
Σχήμα
τόξο / κοψίματα V chevron
παραμόρφωση / φούσκωμα
ένα βαθύ επίπεδο σημείο
Συνοδό σημάδι
V-cuts στο πέλμα
ζημιά τροχού / συστ. προσγείωσης
τριμμένα λινά
Θέση στον διάδρομο
ζώνη επαφής touchdown
σημείο επαφής
τέλος διαδρόμου προσγείωσης
Άλλες συχνές βλάβες Recognition catalogue · not necessarily this scenario
Cuts

ΤομέςCuts

Διάτρηση του πέλματος από ξένο σώμα (FOD) σε διάδρομο ή δάπεδο.

Απόσυρση αν εκτεθούν τα λινά
Tread chunking

Απόσπαση πέλματοςTread Chunking

Απόσπαση τμημάτων από την επιφάνεια του πέλματος σε τραχείς διαδρόμους.

Απόσυρση αν φαίνονται τα λινά
Tread separation

Διαχωρισμός πέλματοςTread Separation

Αποκόλληση του πέλματος από τον σκελετό — υπερφόρτωση ή υπερθέρμανση.

Άμεση απόσυρση
Rib undercutting

Υποσκαφή ράβδωσηςRib Undercutting

Επέκταση ρωγμής αυλακιού κάτω από ράβδωση· οδηγεί σε chunking ή thrown tread.

Άμεση απόσυρση
Peeled rib

Ξεφλούδισμα ράβδωσηςPeeled Rib

Ξεκινά από τομή και εξελίσσεται σε περιφερειακή αποκόλληση ράβδωσης.

Άμεση απόσυρση
Weather / ozone checking

Ρωγμάτωση γήρανσηςWeather / Ozone Checking

Ρηχές, τυχαίες ρωγμές στο πλευρό από όζον, ακτινοβολία και κακή αποθήκευση.

Απόσυρση αν φαίνονται τα λινά
364 ΜΕΑ · 120 ΠΕΑ · Διάγνωση θραύσης ελαστικού
Διάβασε το αποτύπωμα.
Βρες πού & πότε αστόχησε.
Γένοιμαν αἰετὸς ὑψιπέτας
120 ΠΕΑ 364 ΜΕΑ
Πηγές: Goodyear Aircraft Tire Care & Maintenance Manual (6/2024), σελ. 23–33 · SKYbrary «Aquaplaning» · BFU EX005-0/05 (E145, Nuremberg 2005). Φωτογραφίες αναφοράς — όχι από συγκεκριμένο συμβάν. Εκπαιδευτικό υλικό.
